تیرآهن و آشنایی با انواع آن

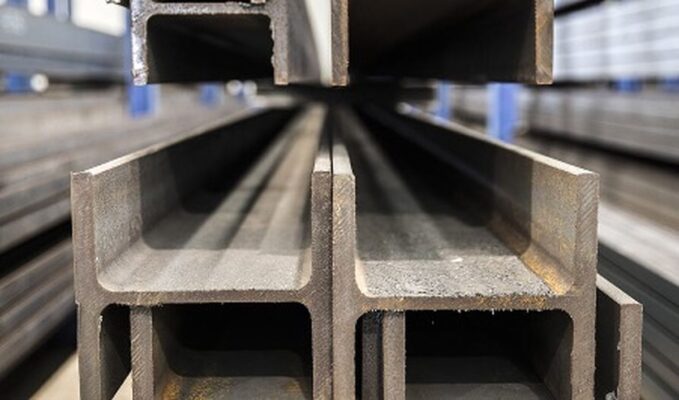

آشنایی با تیرآهن و انواع آن:

تیرآهن یکی از کاربردی ترین مقاطع فولادی در پروژه های صنعتی و ساختمانی میباشد، و وظیفه آن تحمل تنش های حاصل از نیروهای وارد می‌باشد.
در ساختمان‌های بلند، پل‌ها، تونل‌ها، سوله‌ها و هر نوع سازه‌ای که نیاز به پشتیبانی و استحکام دارد بکارگرفته می‌شود.
این مقطع فلزی به اندازه‌ای در ساختمان سازی پر کاربرد است که قیمت  آن را می‌توان یکی از پارامترهای مهم در قیمت مسکن دانست.

تیرآهن در معماری و مهندسی سازه، به عنوان عضوی بلند، مستقیم و منشوری تعریف میشود؛ که برای نگهداری بارهای مختلف وارده در طول عضو طراحی می گردد. کار آمدترین مقطع برای آن، مقطعH و I شکل می باشد.

تیرآهن در فرایند نورد گرم تولید میگردد. بزرگترین و اولین تولید کننده در ایران، کارخانه ذوب آهن اصفهان میباشد. اما در سالهای اخیر، کارخانجات دیگری مانند فایکو، شاهین بناب، ناب تبریز، آریان فولاد، احرامیان یزد، ظفر، ماهان، جهان فولاد غرب و کوثر اهواز به جمع تولید کنندگان این مقطع فولادی، در کشور پیوسته اند.

تیرآهن به سه صورت یافت میشود:

۱- تیرآهن IPE (استاندارد اروپا و ایران)
۲- تیرآهن INP  (استاندارد چین و روسیه)
۳- تیرآهن IPB  (بال پهن)
۴- تیرآهن لانه زنبوری (شبکه)

تیرآهنIPE:

این تیرآهن معمولی و استاندارد I  شکل در ایران وجود دارد. طبق استاندارد اروپا تولید میشود و ضخامت بال آن ثابت است. این نوع تیرآهن، کاربردی ترین نوع در ایران میباشد و بسیار پرمصرف است و فقط همین نوع در کارخانجات غیر از ذوب آهن اصفهان تولید میشود.

تیرآهنINP:

از نظر شکل ظاهری شباهت زیادی به  نوعIPE  دارد و تفاوت عمده آن در ضخامت بال میباشد که با فاصله گرفتن از جان، ضخامت آن کمتر میشود. بیشتر در کشتی سازی و پل ها کاربرد دارد. تحمل بار آن کمتر است و وزن کمتری دارد.

تیرآهن بال پهنIPB  (هاش):

این نوع که بعنوان تیر هاش هم شناخته میشود معمولا در پروژه های صنعتی و سازه های ساختمان های بزگ و ماشین سازی استفاده میشود و به دو دسته سبک وزن و سنگین وزن تقسیم میشود: HE-A نوع سبک و  HE-B نوع سنگین میباشد.
تنها تولید کننده ی هاش در کشور، ذوب آهن اصفهان است و نمونه های وارداتی آن نیز در بازار موجود میباشد

تیرآهن لانه زنبوری(شبکه):

این نوع، از تیرآهن IPE ساخته میشود و در بسیار از پروژه های ساختمانی و صنعتی کاربرد دارد. چون حفره هایی به شکل لانه‌ی زنبور در آن  ایجاد میگردد به نام لانه زنبوری معروف است و میتواند با کمترین تغییر شکل خمشی، بیشترین بار را تحمل کند.
